RS232串行接口LCD1602液晶显示屏

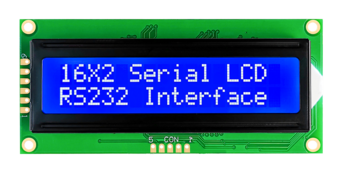

RSI1602BKR-00是一款字符型RS232串口1602液晶显示模块,显示2行英文和数字,每行显示16个字符(不能显示汉字),一幅页面最多显示32个字符。与Linux/windows系统主板的COM口对接,可用来显示当前设备的运行状态,接收到系统主板的指令就会显示,如:“IP:192.168.0.1”

1602显示屏的构成:


1602PCB+LED背光板+导电橡胶条+1602液晶玻璃片+铁框

 机械特性:


 RSI1602BKR-00液晶模组的宽度只有36mm,可以轻松的安装在1U机箱显示面板。

参数

规格

单位

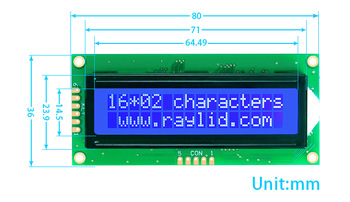

外型尺寸

80.0L*36.0(W)*11.0(H)

MM

可视区域(VA

64.49*14.5

MM

活动区域(AA

55.7*11.0

MM

点尺寸

0.54*0.6

MM

点间距

0.05

MM

重量

TBD

KG

主要特性:


RS232串口通讯,抗干扰性强

         波特率:9600

数据位:8bit

有无校验位:无

停止位:1bit

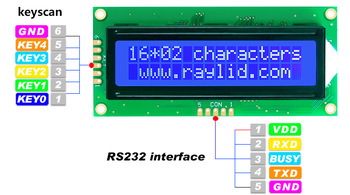

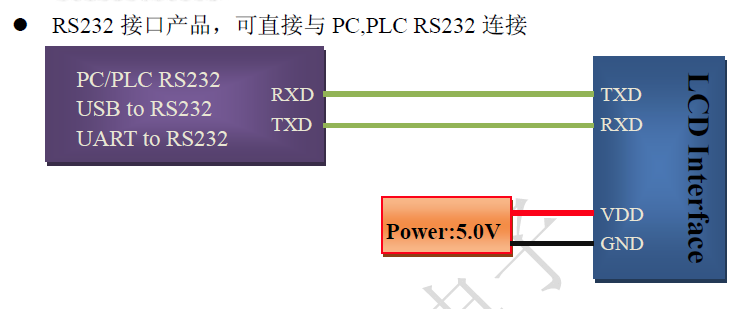

5PIN接口,接线简单,

5V最佳显示对比度。

LED背光亮度调节。

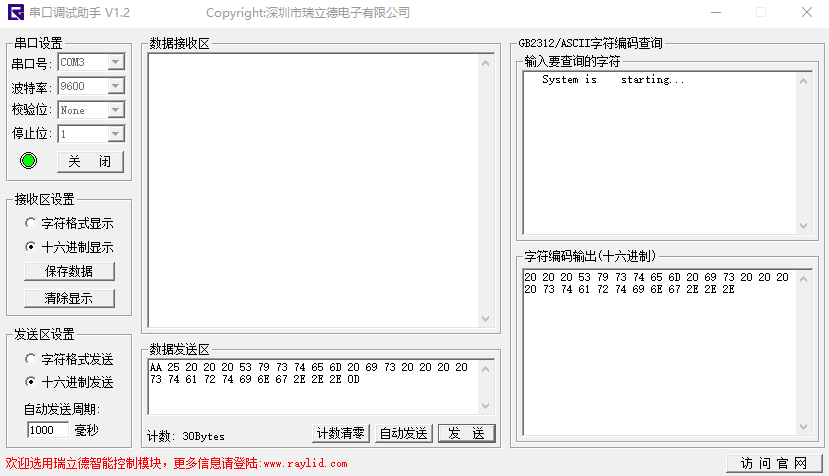

实际操作:用串口调试助手,对液晶屏发送指令,液晶屏就显示相应的文字。

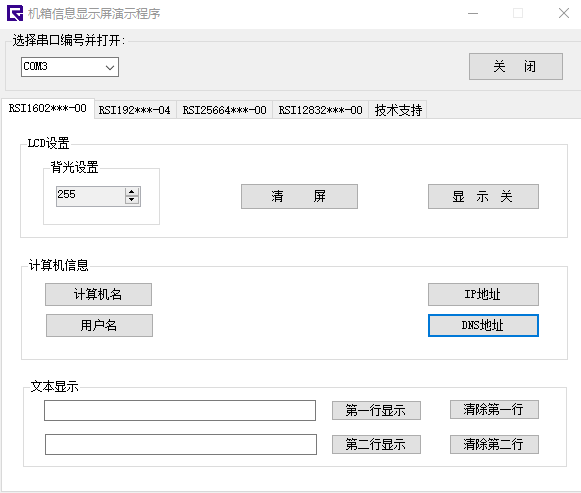

用RAYLID 的windows10 系统测试工具,可以自动显示“IP、Name、DNS,”


快速实现Linux系统主板的辅助状态显示,客户只需,调试好系统主板的COM口发送函数,就可以对液晶屏显示内容进行操作。提供windows 10系统的开发例程,

产品附加价值:

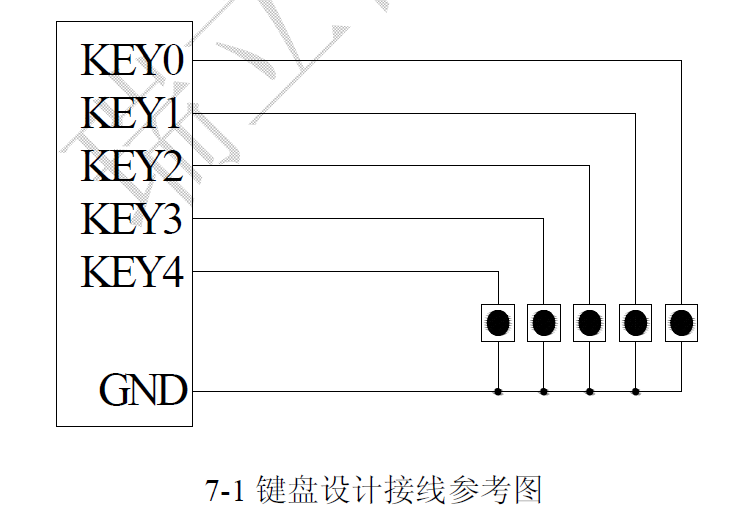

1, 备有5个按键的接口,客户只需在外部制作按键盘,当触发按键,1602显示屏通过TXD会发出键盘值给主机系统做判断。从而轻松实现按键功能

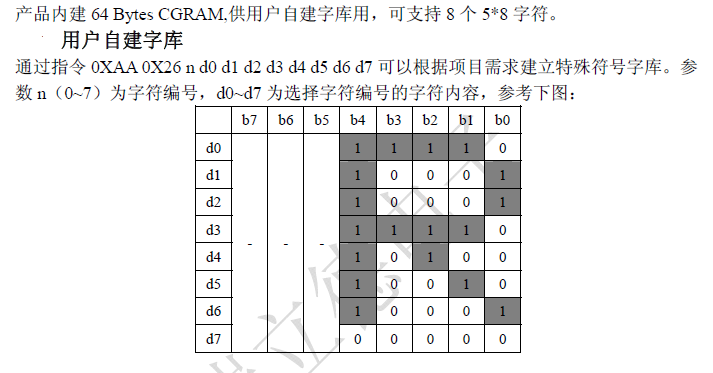

   2,可根据需求自定义8个字符,满足客户个性化需求。


 产品的应用/案例展示: 网络安全设备,路由器,卫星授时器,PC状态显示器。

提供完整的开发资料:

     1,RSI1602BKR-00指令集

2, 字符查询工具

3, UART串口调试助手工具(软件)

4, Windows 32位,64位测试工具

5, 提供windows 10系统的开发例程源代码

6, Linux 例程,基于pwavcdat_v2平台JK_sfhn
