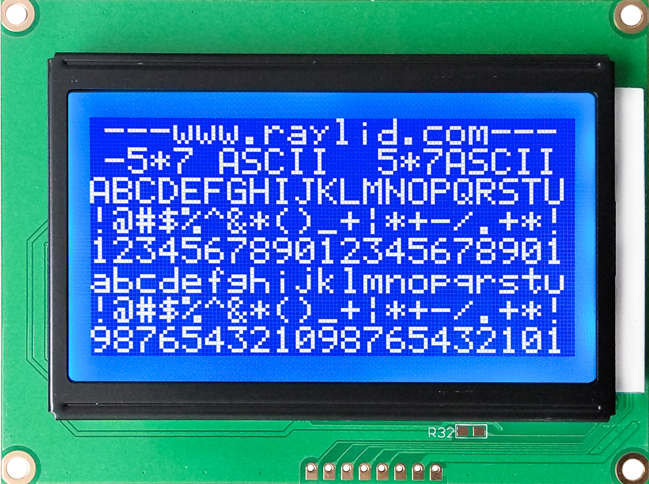

RSCG12864B01是一款I2C接口的COB工艺的液晶显示模组,128*64点阵,外形尺寸93*70mm,视窗72*40mm,内建中文字库国标GB2312(日文、韩文、俄文、繁体中文),传承了工业显示屏的适应恶劣环境的特性,同时弥补了目前市场12864中文液晶屏的的短板,如文字对位,抗震性以及接口占用大量IO口,RSCG12864B01是一款真正意义上的改良的产品。可直接与单片机IIC接口对接,也可采用模拟IIC的方式,目前我们可以提供C801例程、STM32驱动例程和ARDUINO wire库驱动.
下面我们就阐述一下RSCG12864B01液晶模块的特性。
1.字库方面:中文(GB2312) ASCII 字库(其他版本有繁体中文(BIG5);日文;韩文;)
ASCII 字体大小有三种:5*7点阵;6*12点阵;8*16点阵(三款字体全部支持)
GB2312支持12*12点阵和16*16点阵的中文字
2.内建图片存储Memory(用于显示复杂的LOGO和图标、菜单,通过U-PD2工具下载)
3.背光:高亮白色LED,亮度支持软件可调
4.对比度可通过VR电位器调节。

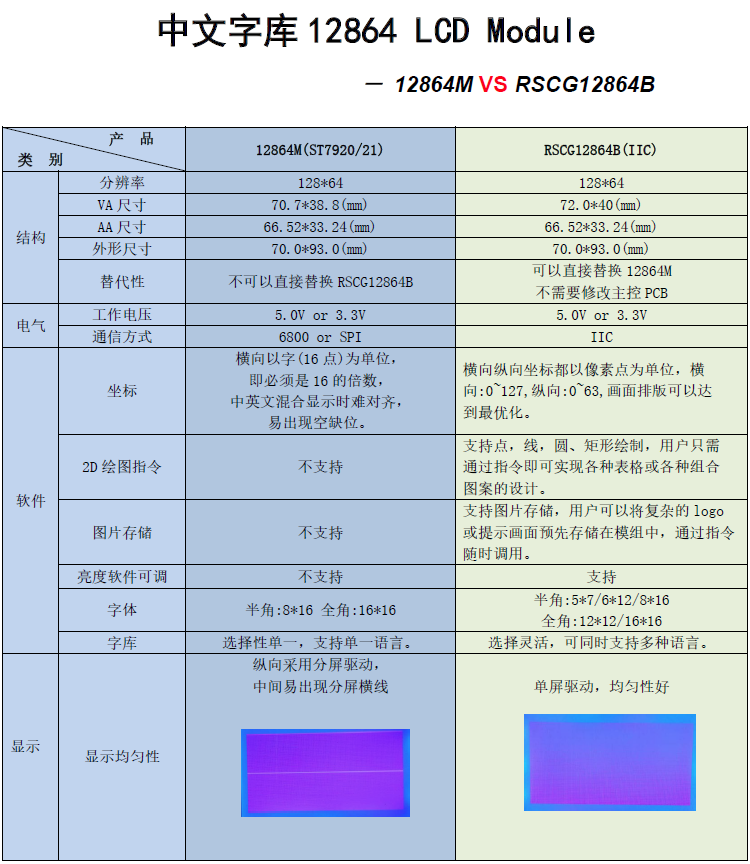

标准品中文字库液晶屏与RSCG12864B液晶模块的对比表
