液晶显示模块的分类

首先，数字显示液晶模块

数字显示液晶模块是一个由段组装而成的功能组件型液晶显示装置和专用集成电路，只能显示数字和一些识别符号。

段式液晶显示器件主要用于便携式口袋装置。

由于某些设备尺寸较小，因此显示部分不是尽可能设计为单独的部件。即使某些应用领域需要单独的显示组件，它也应该有一些信息接收，处理和

存储交付等功能因其一般的特定功能而在市场上很受欢迎。

常见的数字显示LCD模块如下：

 1。

计数模块

这是由七段式液晶显示装置和不同位数的解码驱动器或计数器组装的计数显示单元。

它具有记录，处理和显示数字的能力。

目前，在中国市场上可以看到的主要产品是由CD4055解码驱动器驱动的液晶显示器件显示模块，以及ICM72ll，ICM7231，ICM7232，CDl4543，UPDl45001，HD44100和IC4472的集成电路。相应的匹配液晶显示装置。

 4-，6-，8-，10-，12-和16-位计数模块。

 2。

计量模块

计量模块是一个装有多段式液晶显示装置的模块和一个具有解码，驱动，计数和A / D的集成电路芯片转换功能。

由于所用集成电路具有A / D转换功能，输入模拟电信号可转换为数字显示。

我们知道任何物理量，甚至化学量如pH值都可以转换成模拟功率，因此通过一定的传感器，该模块可以实现任意数量的测量和显示，使用非常方便。

计量模块中使用的集成电路模型主要包括ICL7106，ICL7116，ICL7126，ICL7136，ICL7135，ICL7129等。这些集成电路的功能和特性决定了计量模块的功能和特性。

作为计量产品，必须按照规定进行测量和识别。

由计量部门批准，产品附有测量证书。

 3。

定时模块

定时模块使用液晶显示设备进行最长的计时历史记录。组装具有定时集成电路的液晶显示装置是全功能定时器。

它被称为计时模块，因为它没有成品表的外壳。

虽然定时模块被广泛使用，但通用和标准定时模块很难在市场上购买。只有电子表制造商才能购买或订购合适的手表机芯。虽然定时模块和计数模块具有相似的外观，但

但它们的显示不同，定时模块显示的数字是两个

一组两位数的数字。

计数模块的每个数字的数量是连续排列的。

由于许多定时模块还具有定时和控制功能，因此可以将这些模块广泛组装到一些上电和设备上，例如录音机，CD播放机，微波炉，电饭煲和其他电器。

二，LCD点阵字符模块

液晶点阵字符模块由点阵字符液晶显示器和专用行列组装而成驱动程序，控制器和必要的连接成员，以及结构组件，并可以显示数字和西方字符。

点阵字符模块本身有一个字符发生器，具有大的显示容量和丰富的功能。

通常，模块至少可以显示8位，1行或16位以及更多行的字符。

这种模块的点阵排列由5 x 7,5 x 8或5 x 11像素阵列的组排列组成。

每组为1位，每位有一点间隔，每行也有行间隔，因此无法显示图形。规范主要如右表所示：

通常，在模块控件和驱动程序中，有一个字符库CGROM，它已用192个字符字体固化，并且还有一个随机存取存储器CGRAM，允许用户自定义特殊字符的创建，并允许用户创建8个5×8点阵字符。

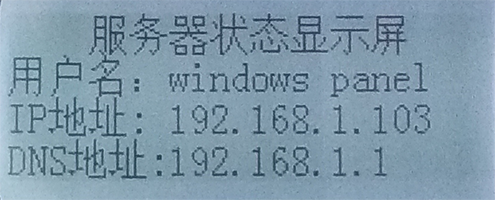

三，点阵图形LCD模块

点阵液晶模块也是一种点阵模块，其特征在于点阵像素连续排列，行和列不分开安排。

因此，可以显示连续，完整的图形。

由于它也由X-Y矩阵像素组成，因此除了显示图形之外还可以显示字符。

主要有以下类型：

 1。行，列驱动

 2。

行，列驱动器控制

 3。

行和列控制

 LCD模块连接方法

 1，斑马条连接

 2 ，金属针连接PIN

 3，斑马纸连接

 4，热压集成电路芯片COG

＃n ## 5，热压带载包

液晶显示模块的主要参数

 1，分辨率

分辨率是一个非常重要的性能指标。

它指的是可以在屏幕上的水平和垂直方向上显示的点数。屏幕上显示的线条和面部都由点组成。分辨率越高，在同一屏幕中可以容纳的信息越多。

对于能够支持1280x1024分辨率的CRT，320x240和1280x1024分辨率都可以完美呈现，因为电子束可以灵活调整。

但是，它的最大分辨率不一定是最合适的分辨率，因为如果在17英寸显示器上的分辨率为1280x1024，则WINDOWS的字体会很小，很长一段时间后眼睛会很容易疲劳，所以17英寸显示屏的最佳分辨率。

应该是1024x768。

 2，对比

用于制造LCD面板的控制IC，滤光片和取向膜组件与小组的对比有关。对于普通用户，对比度可以达到350：1。

这已经足够了，但在专业领域，这种对比不足以满足用户的需求。

相对于CRT显示器，容易达到500：1或更高的对比度。

只有高端液晶显示器才能达到这样的程度。由于仪器难以准确测量对比度，因此仍需自行查看。

 3，亮度

液晶是固体和液体之间的一种物质。它本身不能发光。它需要使用额外的光源。

因此，灯的数量与液晶显示器的亮度有关。

最早的液晶显示器只有两个上下灯。到目前为止，最流行的类型是四个灯，高端是六个灯。

四灯设计分为三种类型：一种是四边各有一根管，但缺点是中间会有黑色阴影。解决方案是从上到下排列四个管。

最后一种类型是U形放置，实际上是由两盏灯伪装产生的两盏灯。

六管设计实际上使用三盏灯。制造商将三个管弯曲成U形，然后将它们平行放置以达到六个管的效果。

 4，信号响应时间  ## ＃响应时间是指液晶显示器对输入信号的反应速度，即液晶从暗到亮或从亮到暗的反应时间，通常以毫秒为单位。

为了澄清这一点，我们必须讨论从人眼中移动图像的感知。

人眼中存在视觉残留现象，高速运动的画面会在人脑中形成短暂的印象。

漫画，电影等。到目前为止，最新的游戏基于视觉残差原理，允许一系列渐变图像在人眼前快速连续显示，形成动态图像。

人们可以接受的显示速度通常是每秒24帧，这也是每秒24帧的电影播放速度的起源。如果显示速度低于此标准，人们会明显感觉到图片的暂停和不适。

根据此指标，每个屏幕上显示的时间必须小于40毫秒。

这样，对于液晶显示器，40ms的响应时间成为障碍，40ms以下的显示会产生明显的拖尾或残像现象，使人感到混乱。

如果你想让图像平滑，你需要达到每秒60帧。

 5，视角

视角液晶很头疼。当背光通过偏振器，液晶和取向层时，输出光是定向的。

也就是说，大部分光线是从屏幕垂直发出的，所以当你从大角度看液晶显示器时，你看不到原来的颜色，甚至看不到全白或全黑。

为了解决这个问题，制造商也开始开发广角技术。到目前为止，有三种流行的技术：TN + FILM，IPSIN-PLANE-SWITCHING和MVAMULTI-DOMAIN VERTICAL align。

 LCD模块使用说明

问题

首先，操作说明：

 1。显示器由玻璃制成。不要施加机械冲击，例如从高处坠落。

 2。如果显示器损坏，内部液晶泄漏，不要让它进入口腔。

如果沾上衣服或皮肤，请用肥皂和水快速洗掉。

 3。请勿将显示屏表面接地，或者必须将其正确接地。

 c。为了减少静电的产生，请勿在干燥的环境中进行组装和其他工作。

 d。 LCD模块具有保护显示器的薄膜。

撕掉这种保护膜时要小心，因为可能会产生静电。

 2。最大限度地减少电极腐蚀。

高温环境中的水滴，湿气凝结或电流会加速电极腐蚀。

三，其他

 1。在低于储存温度范围的低温下，液晶凝固会导致方向性缺陷或出现黑色或白色的气泡。

当液晶模块在低温下受到强烈振动时，也会产生气泡。

 2。如果LCD模块长时间工作并显示相同的图案，则图案将像幻像一样保留在屏幕上，并且会出现细微的对比度差异。

如果您想恢复正常工作状态，可以暂时停止使用它。

值得注意的是，这种现象不会对性能的可靠性产生不利影响。
