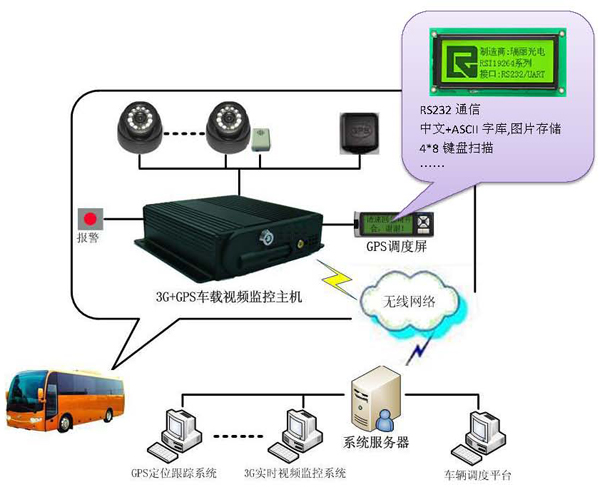

调度屏控制原理：主机以RS232通信方式向显示屏（RSI19264）发送显示信息。在人机互动时，显示屏同样以RS232通信方式，向主机发送当前操作按键键值，供主机判断当前用户要执行的功能。

RSI19264BSKU-03是一款192*64智能图形LCD显示屏，适用于仪器设备，可快速轻松地开发出多种菜单界面，采用串口RS232/CMOS通讯方式，可以和任何主机控制器的RXD,TXD连接。

我们的智能图形LCD显示屏可以为您正在开发的产品提升卖点，节约开发时间，是工业HMI用户界面的解决方案。内建中文字库和英文ACSCII以及图片界面存储。另外还可以外接32个按键，可以快速开发任何应用程序。

192x64图形LCD HMI

130*65mm LCD外形尺寸(4.3英寸 16：9)

可选的接口：串行RS232，CMOS和USB

4*8按键接口

大容量FLASH内存可供用来存储界面及菜单

可编程显示任何语言

供电：5V/ 3.3V（默认5V）

软件控制亮度

工作温度-20C至70C

开发简单快速

设计，支持和中国深圳制造

生命周期长

RAYLIDl数十年的研究和开发
